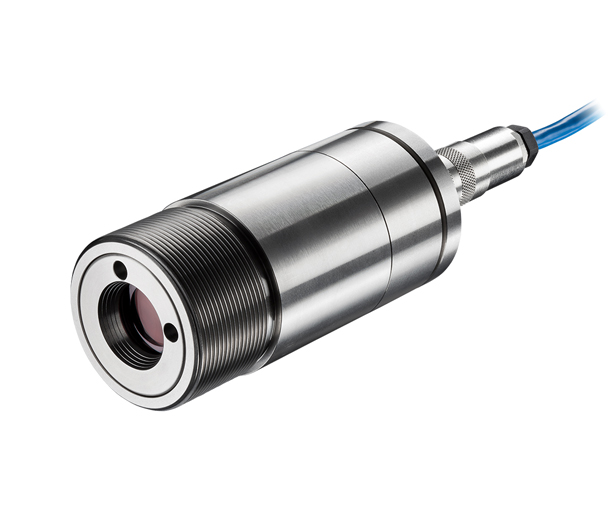

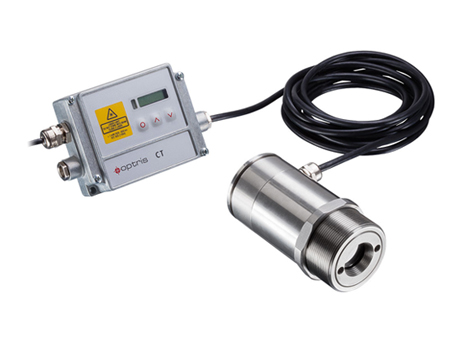

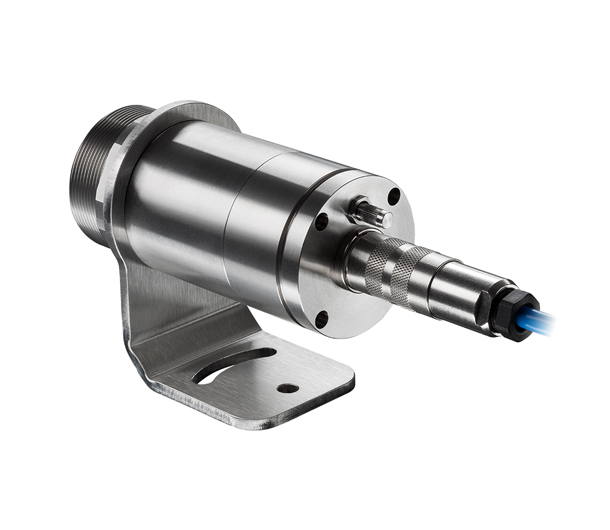

optris CTvideo 1M/2M 可調焦金屬高溫測量專用視頻高溫測溫儀
主要參數：
概述
新型optris CTvideo 1M/2M視頻高溫測溫儀可平行使用視頻和十字交叉激光瞄準，即使在有限訪問的過程中也能進行準確的測場調整。此高溫測溫儀能夠可靠地測量金屬或陶瓷的溫度，并且由于其測量波長短，可以降低或未知發射率的表面的測量誤差。
產品規格
|
測量參數 |
|
|
溫度量程（通過軟件測量） |
485°C~1050°C（1ML）； 650°C~1800°C（1MH）；800°C~2200°C（1MH1）；250°C~800°C（2ML）；385°C~1600°C（2MH）；490°C~2000°C（2MH1） |
|
光譜范圍 |
1.0μm（1M）；1.6μm（2M） |
|
光學分辨率（90%能量） |
150:1（1ML，2ML）；300:1（1MH，1MH1，2MH，2MH1） |
|
系統精度（注釋1）（環溫= 23 ± 5°C） |
±（0.3%讀數+2°C） |
|
重復精度（環溫= 23 ± 5°C） |
±（0.1%讀數+1°C） |
|
溫度分辨率（數字） |
0.1K（1ML，2ML）；0.2K（1MH，1MH1，2MH，2MH1） |
|
曝光時間（90%信號）（注釋2） |
10ms |
|
發射率/增益（通過設置鍵或軟件調節） |
0.100~1.100 |
|
透射率/增益（通過設置鍵或軟件調節） |
0.100~1.100 |
|
信號處理（分別通過設置鍵或軟件可調具體參數） |
峰值保持、谷值保持、平均值，延長保持閾值和滯后功能 |
|
基本參數 |
|
|
環境等級 |
IP65（NEMA-4） |
|
環境溫度 |
探頭：-20°C~70°C（50°C激光開啟）；電子盒：-20°C~85°C |
|
存儲溫度 |
探頭：-40°C~85°C；電子盒：-40°C~85°C |
|
相對濕度 |
10%~95%，不結露 |
|
震動（傳感器） |
- IEC 60068-2-6（正弦波形）；- IEC 60068-2-64（寬頻噪音） |
|
沖擊（傳感器） |
- IEC 60068-2-27（25G和50G） |
|
重量 |
探頭：600g；電子盒：420g |
|
電氣參數 |
|
|
模擬輸出 |
0/4-20mA、0-5/10V、熱電偶J、K |
|
報警輸出 |
24V/50mA（常開） |
|
數字輸出 |
USB |
|
視頻瞄準 |
數字（USB 2.0），640×480像素，視場3.1°×2.4° |
|
輸出阻抗 |
mA Max 500Ω（直流5-36V）；mV Min 100kΩ（純阻抗負載）；熱電偶20Ω |
|
信號輸入 |
可編程功能輸入，用于外部發射率調整/環境溫度補償，觸發（保持功能復位） |
|
電纜長度 |
3m（標準）、8m、15m |
|
電源 |
直流8-36V |
|
電流消耗 |
Max 160mA |
|
激光635nm |
1mW，通過電子盒或軟件打開/關閉 |
|
注釋1 |
ε（發射率）=1，響應時間：1s |
|
注釋2 |
低信號水平時動態適應 |
應用
optris CTvideo 1M/2M型視頻高溫測溫儀的應用領域
CTvideo 1M/2M型視頻高溫測溫儀的波長適用于金屬表面， 能夠可靠地測量溫度高達2200°C的金屬。此高溫測溫儀在金屬加工中尤其受歡迎，例如：錫焊、感應釬焊或軋機組。此外，通過其集成的視頻模塊，即使在測量對象處于很熱的情況下，導致激光護目鏡模糊，能夠可靠且準確標記測場。
數據表和說明書
軟件

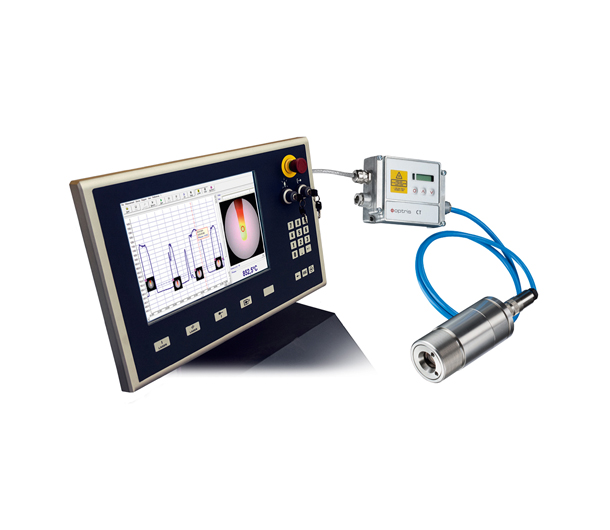

溫度分析軟件optris Compact Connect是專門為廣泛記錄和分析固定式紅外測溫儀的溫度測量數據而開發的。
每個測溫儀產品都包含免費的溫度分析軟件。
服務咨詢
有任何關于產品或服務方面的需求，請?jiān)诖肆粝履穆?lián)系方式及簡要內容，我們會盡快與您取得聯系。
Data sheet optris CTvideo1M2M.pdf (574.07KB)
